En un proyecto reciente sobre la Avenida Alemania, un edificio institucional de hormigón armado mostraba, en su etapa de anteproyecto, aceleraciones de piso que comprometían la operatividad de equipos sensibles incluso bajo el sismo de diseño. La solución no pasaba por rigidizar más la estructura, sino por desacoplarla del movimiento del terreno. La aislación sísmica de base en Los Ángeles es una respuesta de ingeniería consolidada para este tipo de desafíos, particularmente relevante en una ciudad que, ubicada apenas a 20 kilómetros del plano de subducción, experimenta una amenaza sísmica capaz de generar demandas espectrales muy por encima del promedio nacional. A diferencia de los sistemas convencionales, un aislamiento bien calibrado reduce las fuerzas laterales y mantiene las derivas controladas sin recurrir a muros excesivamente densos. En nuestra experiencia, la correcta caracterización del suelo de fundación, que en la cuenca de Los Ángeles puede incluir depósitos fluviales del Biobío con presencia de arenas limosas, es el paso inicial innegociable: sin un perfil de velocidades de onda de corte confiable, no hay modelo de aislación que funcione como debería. Por eso, en etapas preliminares, complementamos el diseño con un estudio de refracción sísmica para mapear el basamento rocoso y definir la rigidez del subsuelo hasta al menos 30 metros de profundidad.
Un espectro de diseño específico del sitio en Los Ángeles puede ser un 40% más demandante que el espectro normativo genérico; la aislación ajustada a ese dato real es la diferencia entre una estructura operativa y una dañada.
Alcance del trabajo
Notas del área
La cuenca del río Biobío, sobre la que se asienta gran parte del casco urbano, presenta depósitos de arena limosa con lentes de grava que pueden licuar bajo un evento de magnitud importante. Si una estructura aislada se funda sobre un suelo que pierde resistencia cíclicamente, los aisladores pierden su capacidad de disipar energía porque el movimiento del terreno deja de ser predecible en su base. Hemos revisado proyectos donde el riesgo no venía de la superestructura, sino de la subestimación del potencial de asentamiento post-sísmico: en suelos con fracción fina superior al 35%, la degradación de rigidez puede ser severa. Otro factor crítico en el diseño de aislación sísmica de base en Los Ángeles es la cercanía a la falla de la Fosa de Chile; los pulsos de velocidad de largo periodo característicos de eventos tipo thrust pueden excitar modos de oscilación que demanden una carrera de aislador mayor a la calculada con espectros convencionales. La NCh2745 exige verificar la estabilidad del sistema bajo sismo máximo creíble, y en esta ciudad eso significa considerar desplazamientos que pueden superar los 50 centímetros. Ignorar la interacción suelo-estructura en este contexto es un error que puede llevar a que el diafragma de base golpee contra muros perimetrales de contención o rompa las conexiones de servicios. Un estudio geotécnico detallado, con perfiles de Vs precisos, es la única forma de acotar esa incertidumbre.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contato@sondajespt.com
Normativa utilizada
NCh2745.Of2013 — Análisis y diseño de edificios con aislación sísmica, NCh433.Of1996 Mod.2012 — Diseño sísmico de edificios, ASCE/SEI 7-22 — Minimum Design Loads for Buildings (cap. 17, seismic isolation), NCh2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales
Servicios vinculados
Selección y modelación de aisladores

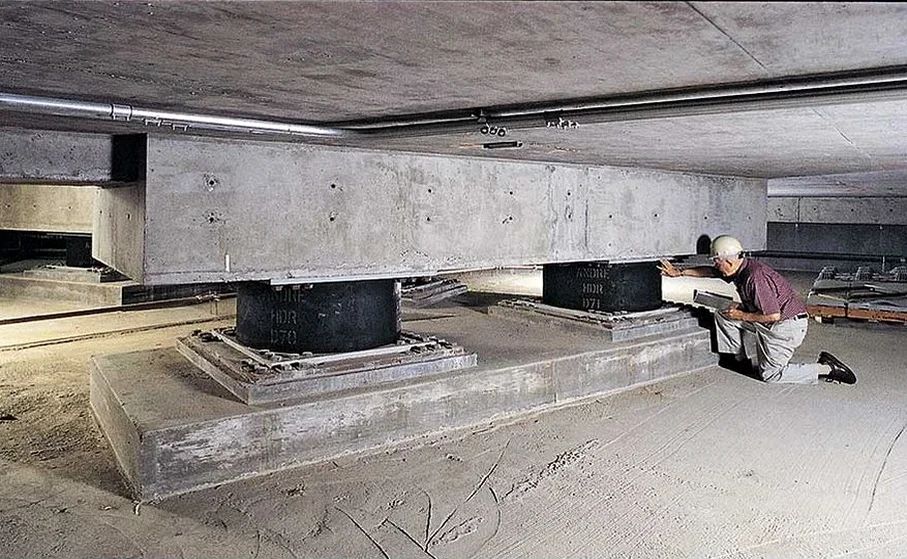

Definimos el tipo y la disposición óptima de aisladores elastoméricos (HDR, LRB) o deslizadores (FPS) mediante modelos no lineales calibrados con registros sísmicos chilenos. Evaluamos modos de falla por buckling, cavitación y desplazamiento residual.
Análisis tiempo-historia no lineal
Ejecutamos análisis dinámicos con conjuntos de acelerogramas representativos de la sismicidad de la zona de subducción, incluyendo el efecto de pulsos cercanos a la falla, para verificar derivas, cortes basales y demandas de ductilidad.
Diseño de interfaz y foso sísmico
Proyectamos la conexión entre la subestructura y la superestructura, dimensionando la junta sísmica perimetral, los conectores flexibles de servicios y el sistema de drenaje para el foso de aislación, crítico en Los Ángeles por el nivel freático invernal.
Parámetros típicos
Dudas habituales
¿En qué tipo de proyectos se justifica el diseño de aislación sísmica de base en Los Ángeles?
Se justifica principalmente en edificios esenciales —hospitales, centros de emergencia, telecomunicaciones— y en aquellos donde la operatividad post-sismo es crítica. También es rentable en edificios altos sobre suelo blando, donde el refuerzo convencional para controlar derivas elevaría demasiado el costo estructural. En Los Ángeles, la combinación de alta sismicidad y suelos tipo D hace que la aislación sea una alternativa que compite favorablemente frente a sistemas de muros acoplados muy densos.
¿Qué norma chilena regula el diseño de aislación sísmica?
La NCh2745.Of2013 es la norma específica para el análisis y diseño de edificios con aislación sísmica en Chile. Establece los procedimientos de análisis estático equivalente, análisis modal espectral y análisis tiempo-historia, así como los criterios de aceptación para el sismo de diseño (DBE) y el sismo máximo considerado (MCE). Se complementa con la NCh433 para la definición de la amenaza sísmica zonal.
¿Cómo influye el tipo de suelo de Los Ángeles en el diseño de los aisladores?
Influye de manera determinante. Los suelos fluviales de la cuenca del Biobío presentan velocidades de onda de corte bajas en los primeros metros, lo que amplifica las ondas sísmicas en periodos medios. Esto obliga a seleccionar aisladores con un periodo objetivo suficientemente alto, usualmente sobre 2.5 segundos, para evitar la resonancia. Además, la posible presencia de napa freática superficial exige diseñar un foso de aislación completamente estanco y con bombeo de drenaje, para que los dispositivos no trabajen sumergidos.
¿Cuál es el rango de inversión para un diseño de aislación sísmica de base en la zona?
Para un proyecto de edificación estándar en Los Ángeles, el diseño completo de aislación sísmica de base —incluyendo la modelación estructural, el análisis tiempo-historia y la ingeniería de detalle de los aisladores y la interfaz— suele manejarse en un rango de $2.092.000 a $3.749.000, dependiendo de la complejidad geométrica y la cantidad de registros sísmicos a procesar. Este valor cubre la ingeniería de diseño; los dispositivos y la construcción del foso son partidas separadas del presupuesto de obra.
